Если вы читаете эту статью, значит уже успели удивиться разнообразию адаптеров и фитингов. На самом деле, если разбить их все на категории, получится логичный и легко запоминаемый алгоритм. Приступим.
Адаптеры (переходники)
Рассмотрим несколько маркировок:
5185ККШГ-08-18
- 5185 - блок, указывающий на типы резьб и ответных частей (51 - резьба BSP (DKR/AGR), 85 - CEL/DKOL)
- дальше идет блок букв, которые в свою очередь показывают тип самого штуцера (корпусный, две гайки, конус и так далее) на нашем примере - КК означает конусную резьбу, то есть адаптер уплотняется за счет резьбы. ШГ - значит, что тип адаптера - штуцер-гайка.
- 08 - код резьбы первой по маркировке части (51 КК - резьба 1/2")
- 18 - код второй части адаптера, обозначает DKOL 18х1,5

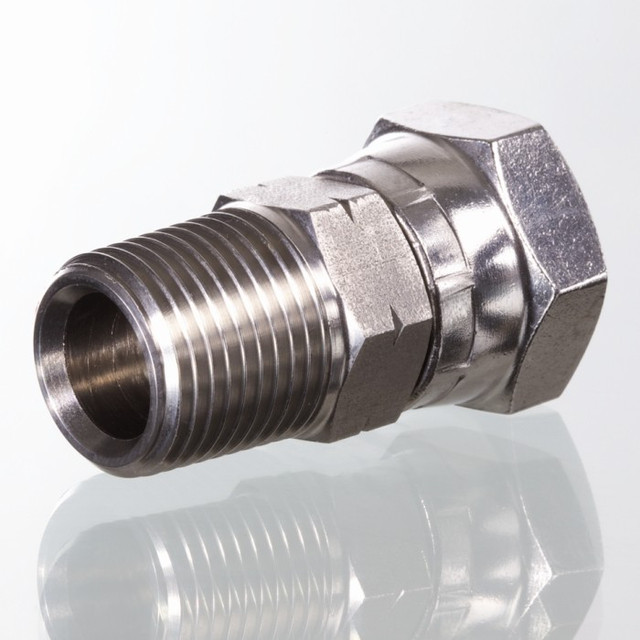

- пример
Другой пример:
5051КГШ90-09-06
- 50 - резьба UNF (ORFS)
- 51 - резьба BSP (DKR/AGR)
- КГ - внешняя резьба с контгайкой
- Ш - внешняя резьба, тип AGR
- 90 - угол адаптера
- 09 - код резьбы ORFS (UNF 11/16)
- 06 - код резьбы BSP (G 3/8")

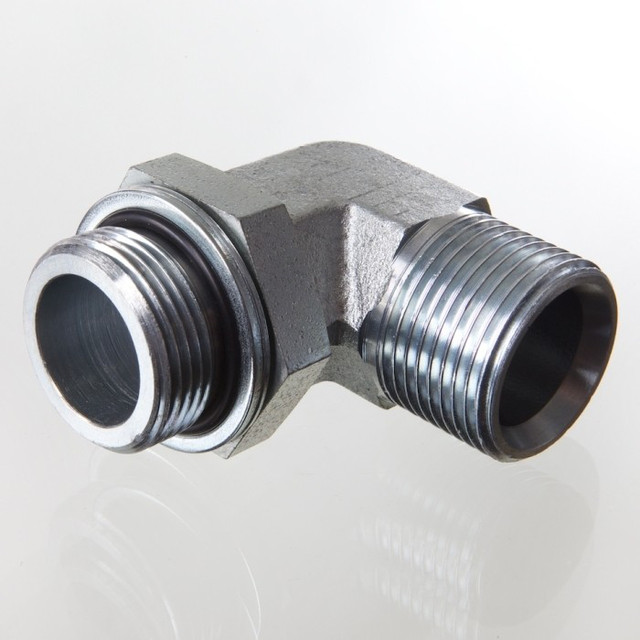

- пример
-
Расшифровка обозначений основных типов фитингов:
- 0085, 0185, 0285 - DKOL - ниппель
- 0500 - CEL - штуцер
- 0084, 0184, 0284 - DKOS - ниппель
- 0450 - CES - штуцер
- 0051, 0151, 0251 - DKR - ниппель
- 0350 - AGR - штуцер
- 0050, 0150, 0250 - ORFS - ниппель
- 0650 - ORFS - штуцер
- 0090, 0190, 0290 - DKJ - ниппель
- 0550 - AGJ - штуцер
- 3000, 3045, 3090 - фланцевый фитинг (лёгкая серия)
- 6000, 6045, 6090 - фланцевый фитинг (тяжелая серия)
Первые две цифры в начале маркировки фитинга обозначают его угол:
- 00 - прямой
- 01 - угловой 90*
- 02 - угловой 45*
Углы фланцевых фитингов обозначаются последними двумя цифрами - 00, 45 и 90 соответственно.
